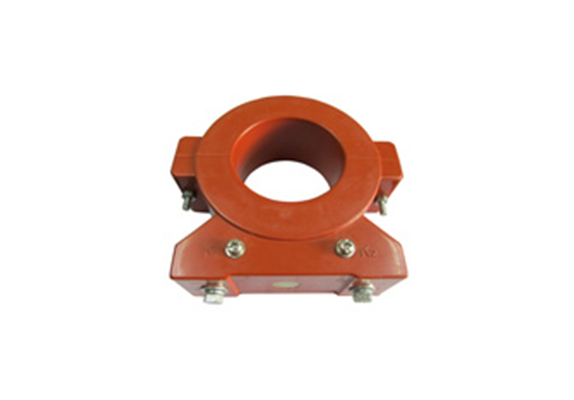

LXK(C)零序电流互感器适用于交流电力系统中，配电线路以及交流发电机、电动机等电器设备的零序过电流保护和小电流接地选线装置，穿电缆的孔径范围Ø80mm～Ø240mm.
该零序互感器选用进口优质硅钢片经特殊工艺加工制成，具有较高的准确度和准确限制系数，铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的外壳中，防潮湿，性能稳定，无需维护，其体积小，重量轻，占用空间小。
LXK系列开启式零序电流互感器由两个半圆环形组成，可安装在连接好的电缆上，简便快捷，和谐美观。LXK系列穿心式零序电流互感器预先固定在环网开关柜等电器设备的电穿孔上，安装时将电缆穿过该互感器后制作电缆头。

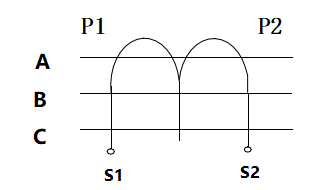

接线原理
额定电流比，准确级及其额定负载如下表所示：
额定电流比 | 准确级及其额定负载（VA） | ||||
0.5 | 1 | 3 | 10P10 | 10P5 | |
20/1 | 1 | 1 | |||
30/1 | 2 | 1.5 | |||
40/1 | 2 | 3.5 | 2 | ||
50/1 | 1 | 2.5 | 5 | 1 | 2.5 |
75/1 | 1.5 | 3 | 6 | 1.5 | 3 |
100/1 | 2 | 4 | 7.5 | 2 | 4 |
150/1 | 2.5 | 5 | 7.5 | 2.5 | 5 |
200/1 | 3 | 6 | 10 | 3 | 6 |
250/1 | 3.5 | 7 | 12 | 3.5 | 7 |
300/1 | 4 | 8 | 15 | 4 | 8 |
400/1 | 5 | 10 | 20 | 5 | 10 |
500/1 | 7.5 | 15 | 25 | 7.5 | 15 |
600/1 | 10 | 20 | 30 | 10 | 20 |
50/5 | 2.5 | 5 | 1.5 | ||
75/5 | 2.5 | 3.75 | 5 | 1.5 | 2 |
100/5 | 2.5 | 5 | 7.5 | 2.5 | 2.5 |
150/5 | 2.5 | 5 | 7.5 | 2.5 | 3.75 |
200/5 | 5 | 7.5 | 10 | 3.75 | 5 |
250/5 | 5 | 7.5 | 10 | 5 | 5 |
300/5 | 7.5 | 10 | 15 | 5 | 7.5 |
400/5 | 7.5 | 15 | 15 | 7.5 | 10 |
500/5 | 10 | 20 | 20 | 10 | 15 |
600/5 | 10 | 20 | 20 | 10 | 20 |
注：如用户要求的参数超出上表范围，可与我公司协商后确定

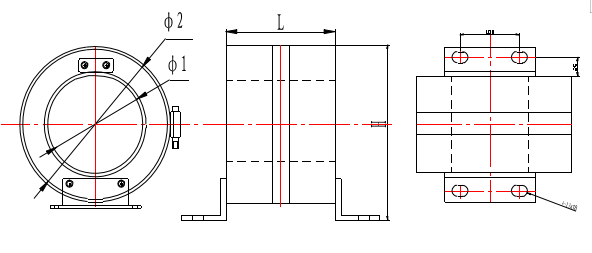

外型尺寸
型号 | Ø 1 (mm) | Ø 2 (mm) | H (mm) | L (mm) |
LXZK- Ø 100 | 100 | 150 | 165 | 80 |
LXZK- Ø 100 | 100 | 180 | 195 | 65 |
