LZKK3-10开启式电流互感器
额定电流比、准确级及其额定负载如下表示：
型号Type | LZKK3-10CP | |||

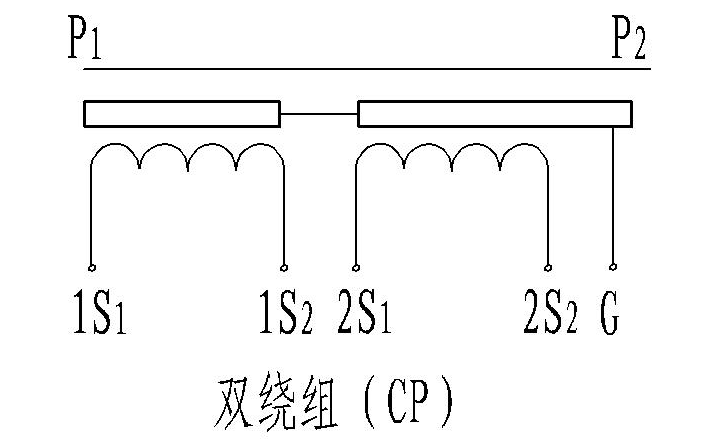

用途 Purpose | 双绕组电流互感器 Double winding current transformer | |||
电流比 Ratio I1 / I2 | 复合准确级及额定负载（VA） Composite acc. class and rated burden | |||
0.5 | 1 | 10P10 | 10P5 | |
20/1 | ||||
30/1 | ||||
40/1 | ||||
50/1 | 1.5 | 1 | ||
75/1 | 1.5 | 2 | 1 | 2 |
100/1 | 2 | 2.5 | 1.5 | 3 |
150/1 | 2.5 | 2 | ||
200/1 | 3 | 2.5 | ||
300/1 | 3.5 | 3.5 | ||
400/1 | 5 | 3.5 | ||
500/1 | 5 | 5 | ||
600/1 | 7.5 | 7.5 | ||
50/5 | ||||
75/5 | 2 | 1.5 | ||
100/5 | 2.5 | 2 | ||
150/5 | 3.75 | 1.2 | 2 | |
200/5 | 5 | 1.5 | 2.5 | |
300/5 | 5 | 2.5 | 5 | |
400/5 | 7.5 | 2.5 | 5 | |
500/5 | 7.5 | 3.75 | 7.5 | |
600/5 | 10 | 5 | 10 | |

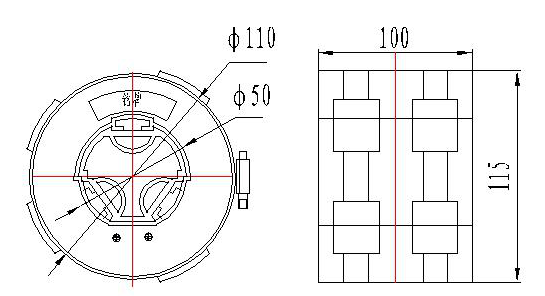

外形尺寸Outline drawing

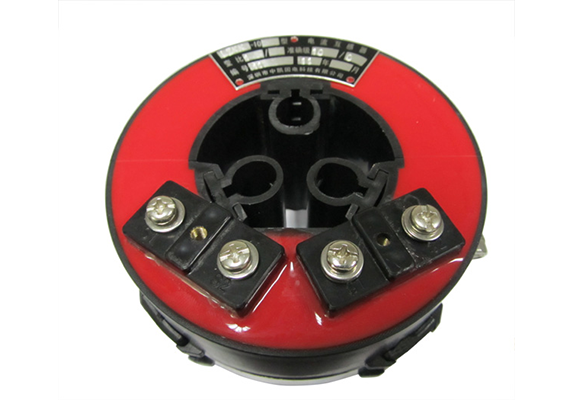

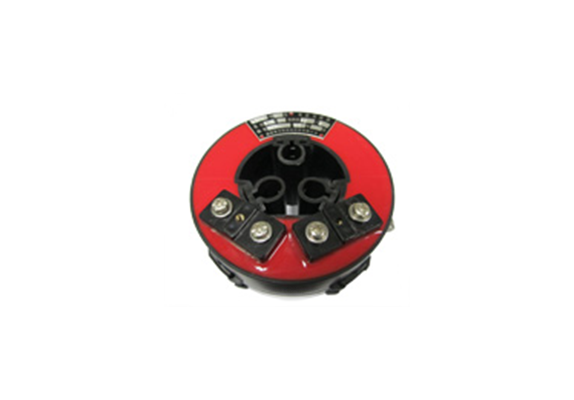

LZKK系列开启式电流互感器
LZKK系列开启式电流互感器适用于交流电力系统35kV和10kV以下供用电设备的电流测量和微机保护。该电流互感器具有体积小、重量轻、可开启、便于安装等特点，广泛用于紧凑型全绝缘环网开关柜中，安装时直接卡在连接好的进出线电缆上，简便快捷。已在ABB-SafeRing/SafePlus、施耐德RM6/SM6、伊顿SVS、德国GA/GE、法国FB、韩国SS等紧凑型全绝缘环网开关柜中广泛应用，亦用于组合式变电站和电缆分接箱中。
该型电流互感器选用了磁导率较高的优质进口硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。安装时将两个半圆环卡在导线或电缆上，
安装时将两个半圆环卡在分相电缆上，用抱箍抱紧，与电缆于一体，和谐美观，35mm2-400mm2的10kV和35kV电缆均能适用。
额定频率：50Hz or 60Hz；
额定二次电流：5A or 1A；
额定短时热电流：40kA，1s；
额定连续热电流：100%In；
工频耐压3kV , 1min；
执行标准standards：IEC 185:1987，GB1208-1997(china)，DL/T 725-2000 (china)；
环境温度：－350C-+550C，
日平均温度：≤400C。
海拔高度Altitude：≤3000m
大气条件：大气中无严重污秽
