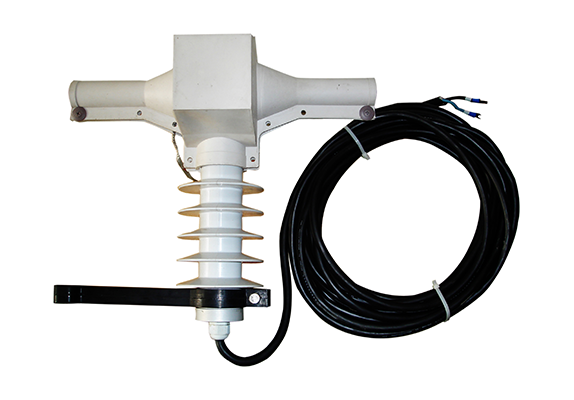

LZKW-10

户外开启式电流互感器

概述 General description

 LZK-10W户外开启式电流互感器用于10kV及以下中压架空线路的电流测量、保护、控制等，安装时不需要截断导线，亦可带电安装。

用于10kV架空线路高压无功功率自动补偿装置的电流监测与控制。具有耐电弧、耐紫外线、耐老化、免维护周期长等特点。

技术参数 Technical data

额定绝缘水平：12/42/75kV

额定频率：50Hz或60Hz

表面爬电距离：460mm

一次导线截面：35~400mm2

环境温度：-30℃～+55℃，日平均不超过+40℃

海拔高度：不超过3000米。

表1 额定一、二次电流、准确级及相应二次输出容量

安装步骤：

1． 将电流互感器连同底座固定在横担上，互感器保护盒垂直安装，避免盒内进水或盛水。

2． 确定电流互感器夹导线的位置，用绝缘胶布缠绕该位置的高压导线，长度约390毫米，缠绕后的直径约22毫米。

3． 用绝缘套管套住缠绕部位的导线，套管外再缠绕一层绝缘胶布(约1mm)。导线太细时缠绕一层塑料填充物。

4． 将安装了套管的架空导线放在电流互感器中心，前后应对称。

5． 电流互感器上下两半的结合面上均匀涂上硅胶，对齐固定在一起。

6． 用金属绑线将CT上的金属编织线与一次导线缠绕在一起，保持等电位。

7． 将防护罩罩在CT上，扣紧纽扣（10个）。

   注意：LZK-10W电流互感器的旁边安装避雷器，以免遭受雷击。
