EKL2

[EKL1、EKL2电缆型故障指示器]

产品简介：

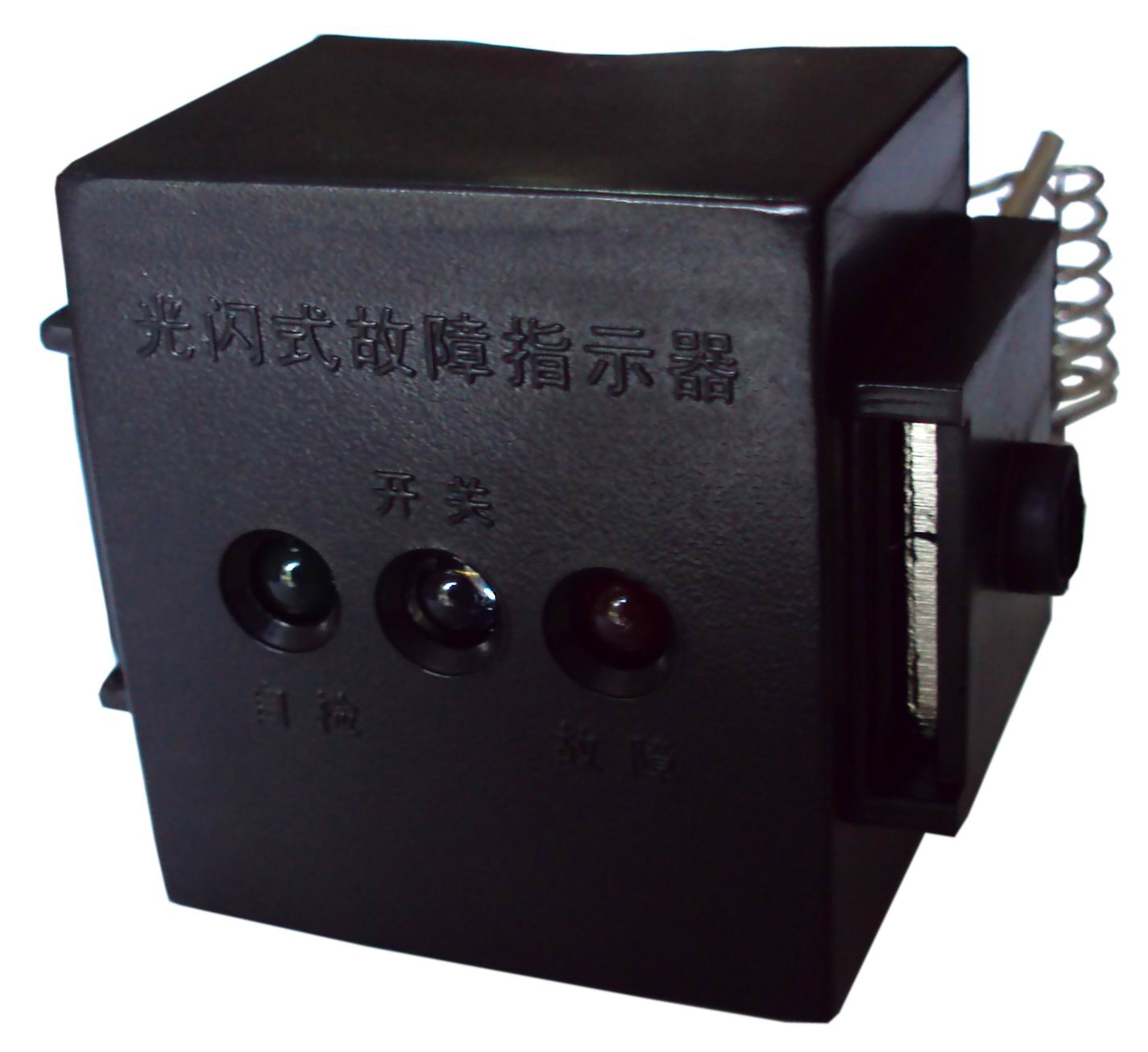

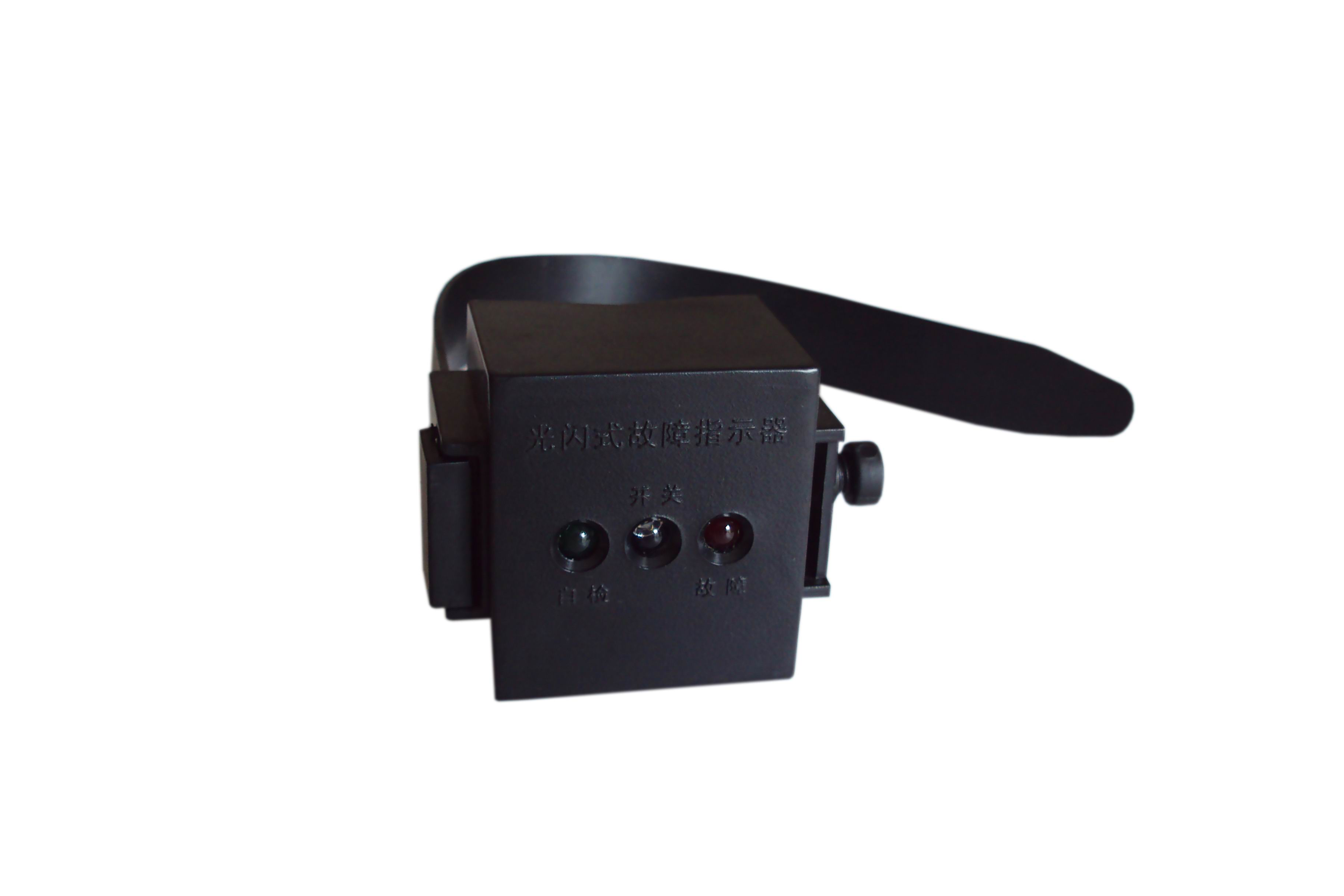

电缆线路故障指示器是安装在箱变、电缆分支箱、环网柜里，指示电缆故障分支的装置。用于指示故障电流流通的装置。一旦线路发生短路故障，巡线人员可借助指示器上的闪光报警显示，迅速确定故障区段，分支及故障点。彻底改变过去盲目巡线，分段合闸试送电查找故障的落后做法，极大的提高工作效率，有效的缩短停电时间，并提高了供电可靠性和经济效益。

一、电缆线路短路故障指示器

短路故障判据

（1）1t≥600A          1t为突变量电流起动值

（2）△1≥0.510        △1电流变化率  10为短路前线路电流

（2）1=0               1为线路故障后电流

（4）0.02S≤△T≤2S    △T为电流突变时间

二、电缆线路接地故障指示器

短路故障判据

检测故障时零序电流变化大于20A

三、电缆线路接地短路故障指示器

电缆线路接地短路故障指示器，每套标准配置为两个短路指示器和一个接地指示器，短路指示器检测短路故障，接地指示器检测接地故障，两个配合使用，可检测接地故障和短路故障。

四、技术参数

短路动作电流≥20A（误差±10℅，可根据需求调整）

短路动作响应时间：0.02s≤T≤4S

工作环境范围：-40℃—+85℃

工作电源：内置2000毫安/小时锂电池一节，使用寿命8—10年，电压2V

自动复位时间：12小时（可选，用户可在订货时确定）

装卸造作简单：需专用安装工具可带电装卸指示器。

线范围：电缆直径（带外皮）≤ ¢ 40mm

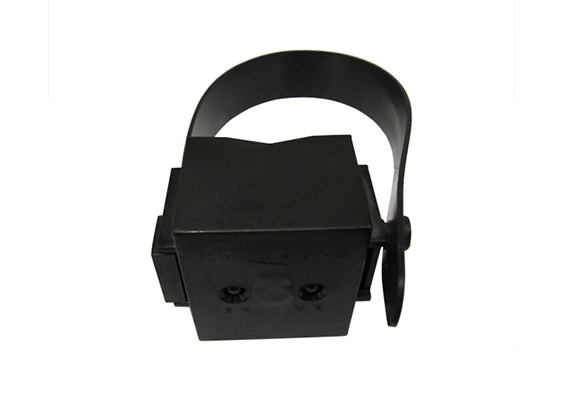

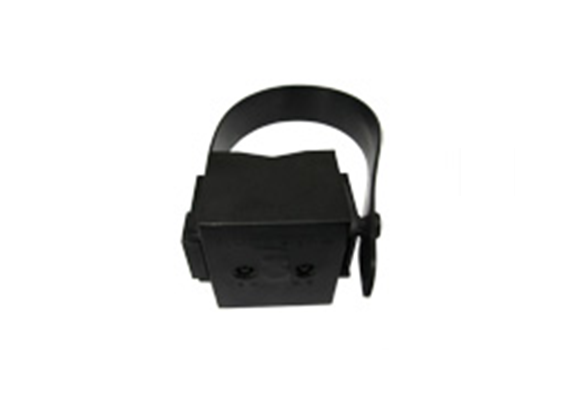

EKL1电缆型故障指示器                   EKL2可带电安装电缆型故障指示器

[SEK-F,EKL面板型故障指示器]

 一． 产品说明

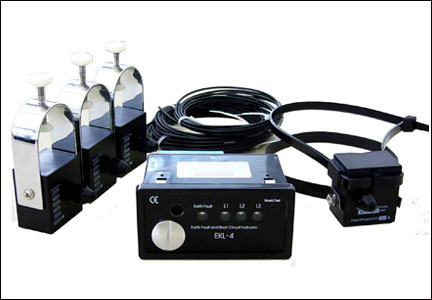

面板式线路故障指示器适用于6－25KV开关设备及变配电系统，安装在高压开关柜，环网柜，电缆分接箱等电器设备中，用于检测，传递，指示电缆故障信号。它由接地电流传感器、短路电流传感器、显示仪器及传输电缆/光缆线组成。

      在大量使用负荷开关的环网配电系统中，下一级配电网络系统发生了短路或接地故障，上一级供电系统必须在规定时间内进行分断，以防止重大事故。可帮助维护人员精确判断故障发生区间，迅速排除故障，对缩短停电时间，缩小停电区域，确保电网安全运行，提高供电质量有着重要作用。

二；产品分类

             图1                                图2

          图2

三、主要功能

1. 短路报警指示：短路传感器在工作中检测线路的电流，当线路发生短路故障时电流达到或超过短路电流的整定值时，短路传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，产生相应的报警指示信号。

2. 接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障时接地电流达到或超过接地电流的整定值时，接地传感器发出报警信号中，通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。

2. 自动复位：当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。

4. 人工复位：当指示器产生报警后，可通过触发指示器主机面板上的“复位/测试”进行复位，解除报警。

5. 自动化：指示器产生相应的报警指示信号后，可将报警信号输出远传。

6. 测试：指示器可进行自检工作。可通过按下主机面板上的“复位/测试”按钮保持2秒进行测试。

四．技术参数

五．产品组成

   A．主机    B。短路（接地）传感器     C.光纤线      D.产品说明书

主机尺寸

长*宽*高： 96mm*48mm*80mm

六．开孔尺寸

长*宽：  92mm(公差+0.2)x44mm(公差+0.2)

七．短路传感器的安装：

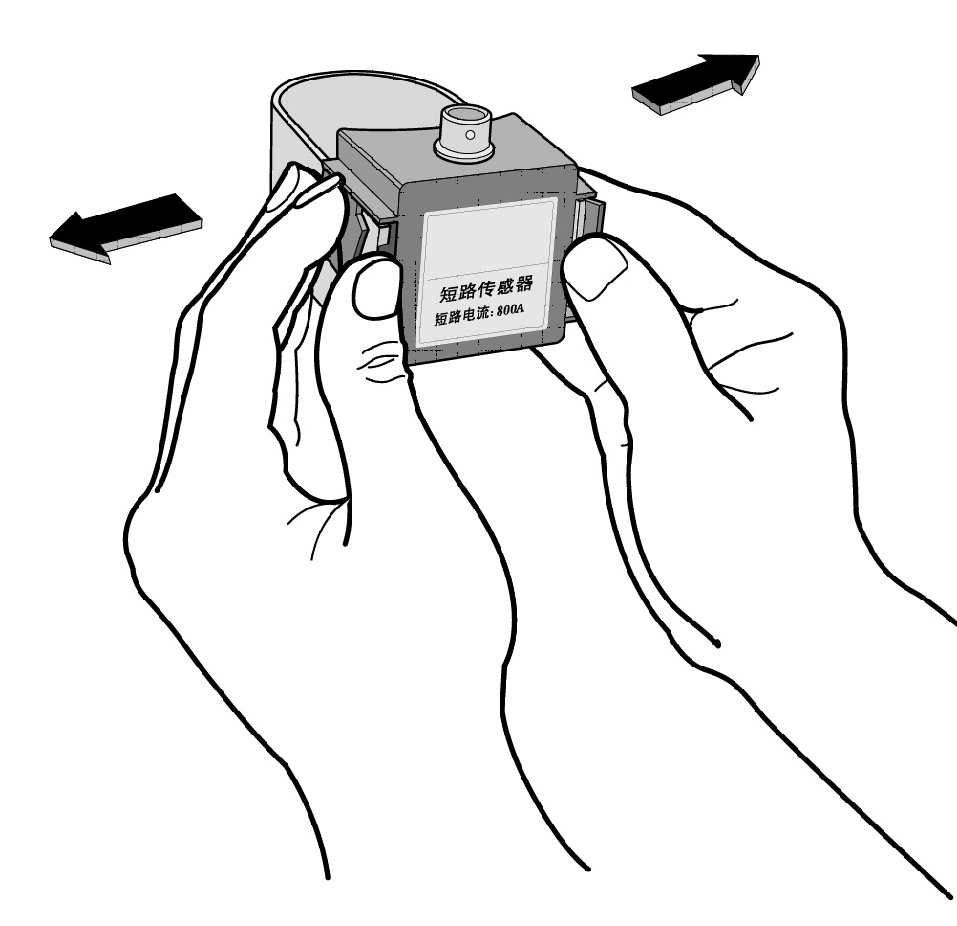

短路传感器必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并进行紧固，防止滑动而造成脱落。安装(参见图1)，拆卸(参见图2)。

图1                                  图2

八．接地传感器的安装：

接地传感器安装时应注意需将电缆的三根导线包围起来，电缆的接地线必须回穿传感器，并紧固，防止滑动而造成脱落。(参见图2)

    图2

九．连接：

传感器与主机采用光纤连接，安装时应将光纤的两端分别插入到传感器、主机的光纤接头上，旋紧接头使光纤不能拔出。连接见主机接线示意图说明。

十、操作：

1. 测试：需要自检时，按下面板上“复位/测试”的按钮并保持2秒，本机进入自检状态，所有面板上的指示灯闪亮，输出继电器吸合，说明工作状态正常，进行5秒次后自动结束或者再按下“复位/测试”按钮可以结束自检过程，恢复正常状态。当指示器处于报警状态时，自检功能无效，只能先清除报警，再自检测试。
