LZKC3

LZKC3-10高精度电流互感器

额定电流比、准确级及其额定负载如下表所示，额定二次电流5A或1A。

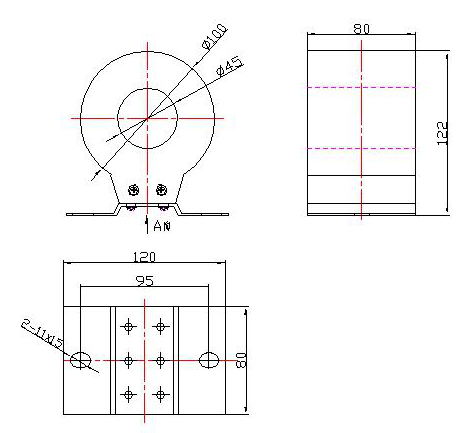

外形尺寸Outline drawing

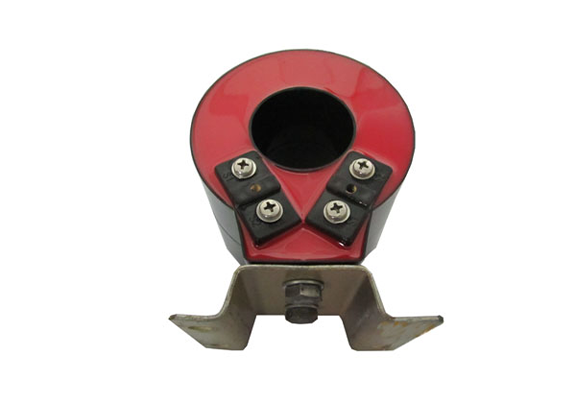

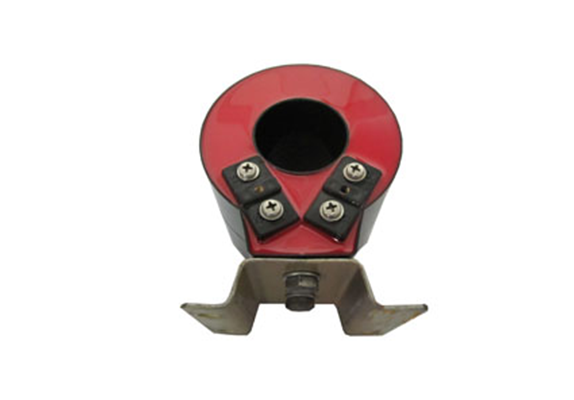

LZKC高精度电流互感器

概述 General description

LZKC高精度电流互感器适用于交流电力系统35kV和10kV以下供用电设备的电流、电能测量和保护。该电流互感器具有体积小、重量轻、便于安装等特点，已在SafeRing/SafePlus、RM6/SM6、SVS、GA/GE、FB、SS、FTR等系列紧凑型全绝缘环网开关柜中广泛应用。

该型电流互感器选用新型导磁材料作为测量绕组的铁芯，其高磁导率、较低的饱和磁感应强度和优良的稳定性，保证了较高的测量准确度和较低的仪表保安系数，优质进口硅钢片经先进工艺加工后作为保护绕组的铁芯，保证了较高的准确限值系数。

环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。该型电流互感器体积小、重量轻，占用空间小，固定在环网开关柜的电缆室内，安装时只需将电缆从内孔穿过，简便快捷，和谐美观。

技术参数 Technical data

额定频率：50Hz or 60Hz；

额定二次电流：5A or 1A；

额定短时热电流：40kA，1s；

额定连续热电流：120%In；

工频耐压3kV , 1min；

执行标准standards：IEC 185:1987，GB1208-1997(china)，DL/T 725-2000 (china)；

适用条件Suit condition

环境温度：－350C-+550C，

日平均温度：≤400C。

海拔高度：≤3000m

大气条件：大气中无严重污秽

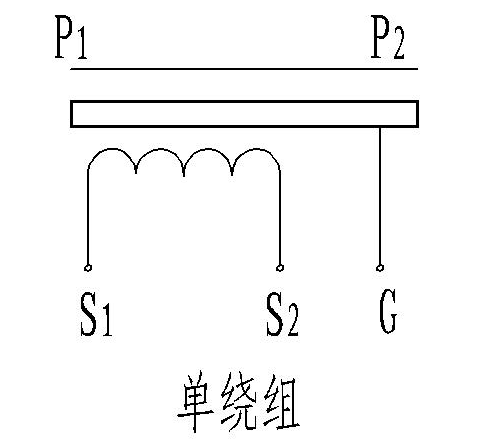

接线原理图 Wiring diagrams
