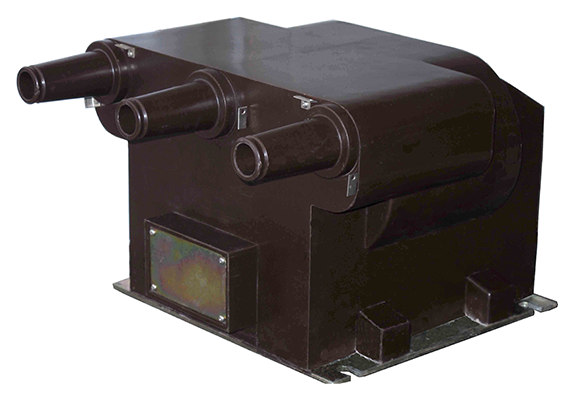

JSZV16-10、6R
电压互感器
VOLTAGE TRANSFORMER
户内 三相 环氧树脂浇注式
INDOOR THREE-PHASE EPOXY RESIN INSULATED
技术参数 Technical data
。产品性能符合标准GB1207和IEC60044-2
。额定绝缘水平12/42/75、7.2/32/60kV
。额定频率50Hz或60Hz
型号 Type | 额定电压比(kV) Rated voltage ratio | 准确级组合Class combination | 准确级及其额定输出 (VA) cosφ=0.8 Accuracy class and Relative rated output | 二次热极限输出(VA) Limiting thermal output of secondary winding | 重量 (kg) Weight | ||
0.2 | 0.5 | 1 | |||||
JSZV16-10R JSZV16-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 20 | 40 | 60 | 2*400 | 76 |
JSZV16-10R JSZV16-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 60 | 电源最大输出 2*400 | |
注：1、如用户要求的参数超出上表范围，可与我公司协商后确定。
2、配用熔断器型号为XRNP -12、7.2型，0.2A，0.5A，50kA
外型尺寸图
